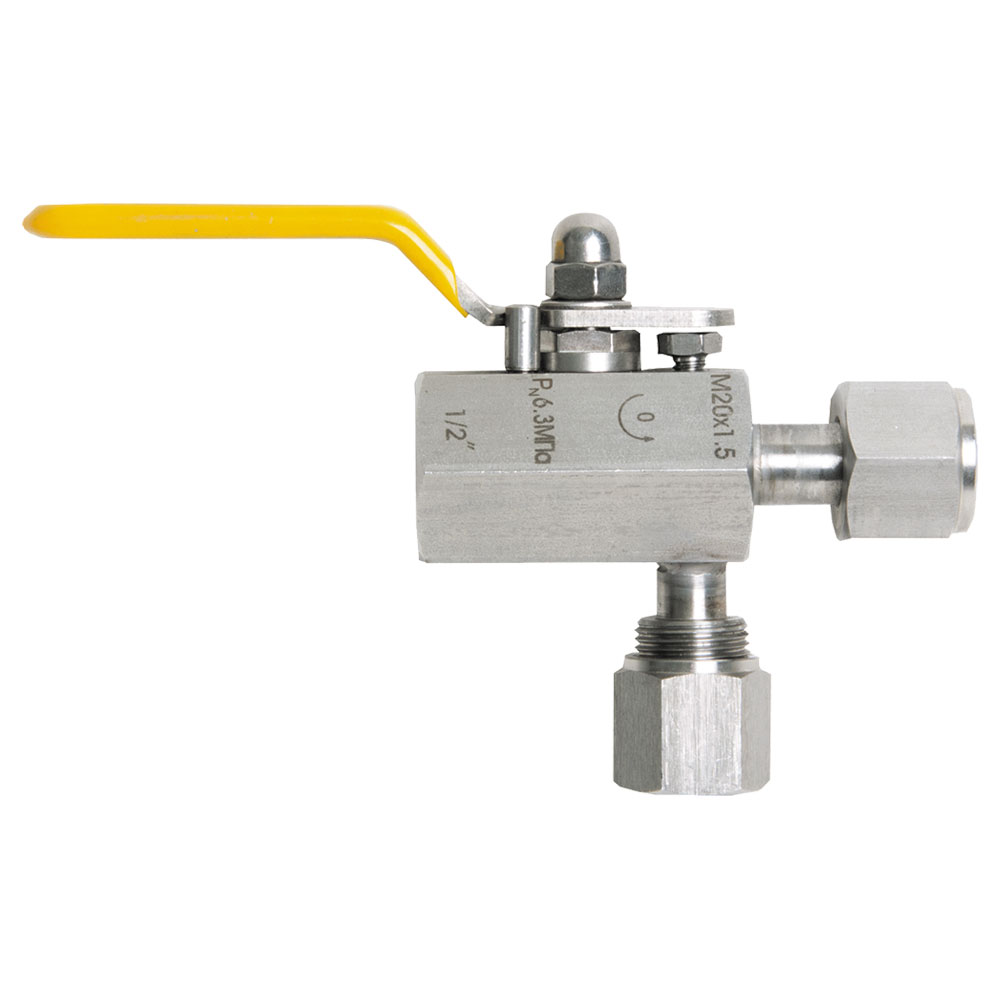

Кран шаровый КШМ-20

Кран шаровой КШМ-20 предназначен для присоединения к процессу датчиков давления (АИР-10, АИР-20/М2, ЭЛЕМЕР-100, САПФИР-22ЕМ, ЭЛЕМЕР-АИР-30 и др.), электроконтактных манометров (ЭКМ-1005, ЭКМ-2005), манометров стрелочных. Кран обеспечивает возможность проверки «нуля» прибора путем соединения его измерительной камеры с атмосферой.

Конструктивные особенности

    • Поверхность корпуса является шестигранником под стандартный рожковый ключ S32, что не приводит изделие в непригодное для эксплуатации состояние из-за так называемого «слизывания» граней при неквалифицированном монтаже крана;
    • КШМ имеет трубную резьбу на стороне подключения к штуцеру отбора давления и метрическую резьбу М20×1,5 со стороны подключения датчика давления; возможно изготовление крана с трубной резьбой G1/2 со стороны подсоединения датчика;
    • КШМ имеет упорную площадку для установки уплотнительных прокладок (медь,фторопласт) со стороны подключения измерительного прибора;
    • Большой диаметр условного прохода по сравнению с игольчатыми вентилями, что существенно снижает риск его засорения при наличии в измеряемой среде механических включений.

Характеристики

    • Давление рабочей среды — 6,3 МПа;
    • Температура рабочей среды — –30...+100 °С;
    • Осуществляет защиту датчика давления от случайного (непреднамеренного) соединения измеряемой среды с атмосферой через линию проверки «нуля»;
    • Предоставляет возможность дренажа импульсной линии;
    • Материал корпуса — 12Х18Н10Т (заменитель 12Х18Н9Т);
    • Гарантийный срок эксплуатации — 2 года.

Характеристики: Кран шаровый КШМ-20

Характеристики

Конструктивные исполнения

Вариант конструктивного исполнения Условный проход присоединительного штуцера Ду, мм Номинальное давление, МПа Конструктивное исполнение (особенности) Резьба со стороны отбора давления (вход) Резьба со стороны установки датчика (выход)
КШЗ-10 (штуцерно-ниппельный) 10 16 штуцерно-ниппельный (вход и выход прибора с наружной резьбой М22×1,5 для оснащения двумя гайками с внутренней резьбой М22×1,5 и двумя ниппелями Ø14 мм со сферическим седлом) М22×1,5
КШЗ-15 (муфтовый) 15 16 полнопроходной шаровый кран муфтового конструктивного исполнения с внутренней резьбой со стороны входа и выхода среды М20×1,5; G1/2; R1/2; К1/2 (1/2NPT)
КШМ-15/6,3 15 6,3 стандартное (резьба в теле крана) G1/2" М20×1,5
(G1/2" по заказу)
КШМ-15/6,3-ПШ 15 6,3 с подвижным штуцером для подключения датчиков (установка датчика с индикацией в нужном положении)  G1/2" М20×1,5
КШМ-15/6,3-ПШК 15 6,3 с подвижным штуцером и дополнительным отбором давления (установка датчика с индикацией в нужном положении и подключение метрологического оборудования)  G1/2" М20×1,5
КШМ-20/6,3 20 6,3 стандартное (резьба в теле крана) G3/4"

Документация и сертификаты: Кран шаровый КШМ-20

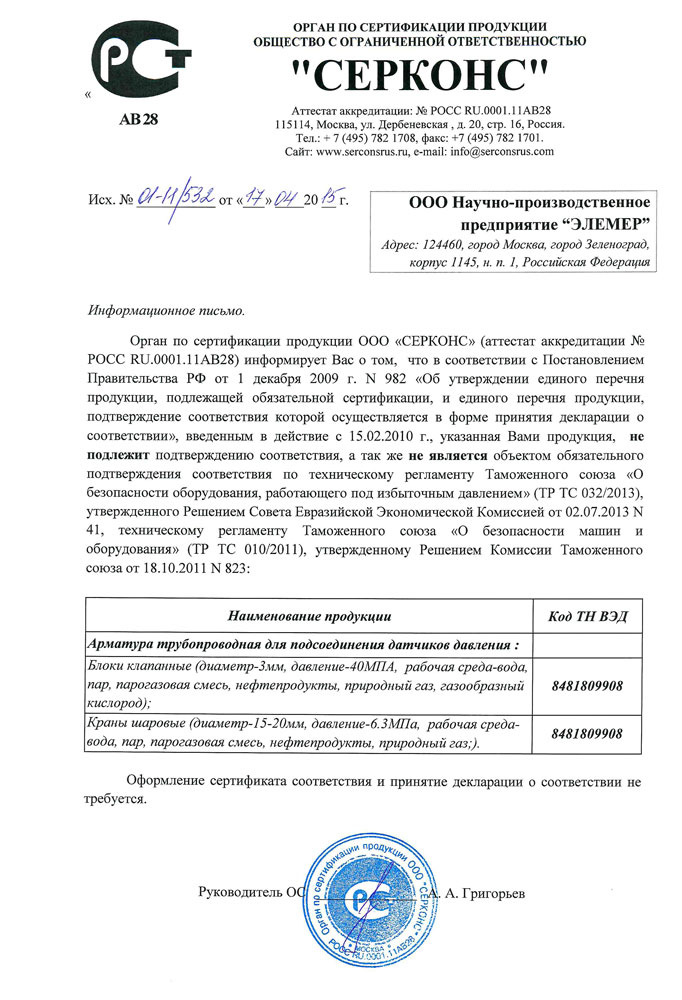

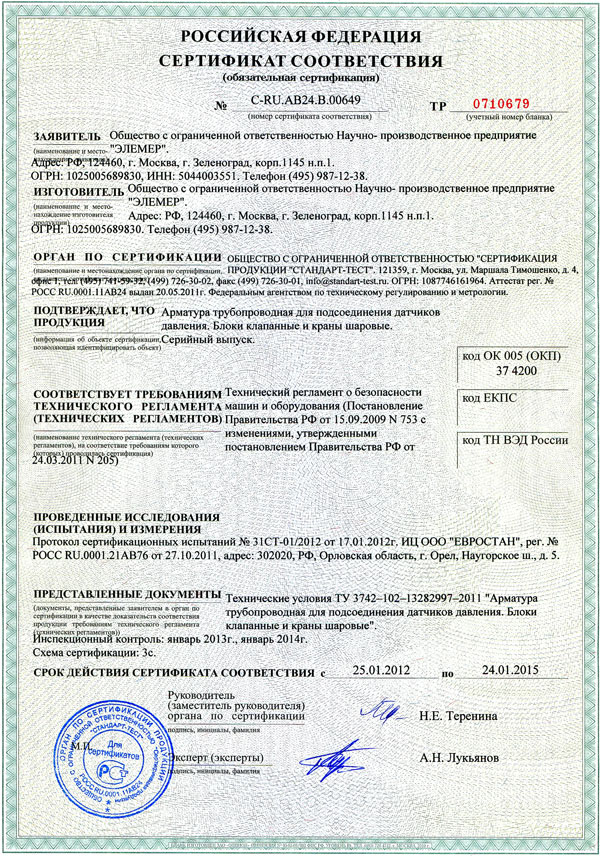

Сертификаты

Документация

Сертификаты
