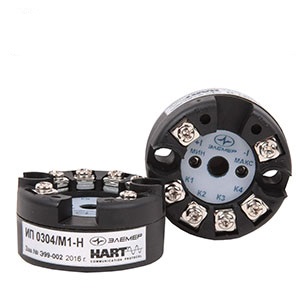

Цифровой измерительный преобразователь
Измерительный преобразователь цифровой ИП 0304/М1-Н предназначен для преобразования сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651 2009, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585 2001 в токовый сигнал 4…20 мА по ГОСТ 26.011 80 и / или в цифровой сигнал на базе HART-протокола.
Для оформления заказа, а также за технической консультацией обращайтесь к специалистам компании ЭЛЕМЕР-УФА по телефону или непосредственно в офис компании в городе Уфа.
- Описание
- Характеристики
- Документация и сертификаты
- Доставка в г.Азнакаево
Измерительный преобразователь цифровой ИП 0304/М1-Н предназначен для преобразования сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651 2009, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585 2001 в токовый сигнал 4…20 мА по ГОСТ 26.011 80 и / или в цифровой сигнал на базе HART-протокола.
Возможности ПО
Для конфигурации ИП 0304/М1-Н может использоваться бесплатно распространяемая программа «НARTconfig», которая работает под OC Windows10/8/7/ХР.
Для работы программы с преобразователем необходим модем, например HART-модем HM-10/В или HM-10/U, производства НПП «ЭЛЕМЕР», или любой модем других производителей). Модем может быть подключен к ИП 0304/М1-Н в любой точке токовой петли с использованием нагрузочного сопротивления: на пульте управления, измерительном стенде или непосредственно к термопреобразователю. Программа «НARTconfig» имеет удобный интуитивно понятный интерфейс пользователя, в программе реализована русскоязычная система справки. Полное описание работы программы изложено в Руководстве оператора на программу «НARTconfig».
Также возможна Ручная подстройка при помощи кнопок «МИН» и «МАКС», расположенных на передней панели ИП 0304/М1-Н. Функцию Ручной подстройки возможно запретить в программе «НARTconfig» путем выключения флага «Ручная подстройка» на закладке «Специфические» с последующей записью параметров.
В ИП 0304/М1-H применен HART-протокол, полностью соответствующий спецификации HART-протокола версии 7. Сигнал может приниматься и обрабатываться любым устройством, поддерживающим данный протокол, в том числе, ручным портативным HART-коммуникатором с загруженным DD-описанием или персональным компьютером (ПК) через стандартный последовательный порт и дополнительный HART-модем.
1 универсальный входной канал | |
1 выходной канал 4…20 мА и / или цифровой сигнал в формате HART-протокола | |
варианты исполнения | общепромышленное, Ex (0ЕхiaIICT6 X) |
климатическое исполнение | –55…+80 °С |
степень защиты от пыли и влаги | IP20 |
питание от токовой петли — =16…42 B; =10…42 B (без использования HART) | |
габаритные размеры | диаметр 45 мм, высота 23 мм |
ЭМС | III-A |
межповерочный интервал | до 4-х лет |
гарантийный срок эксплуатации | 5 лет |
не содержит вредных материалов и веществ, требующих специальных методов утилизации | |
время от включения питания преобразователя до установления аналогового выходного сигнала с погрешностью не более 5 % от установившегося значения, составляет не более 0,8 с при отключенном времени демпфирования выходного сигнала | |
выдерживает без повреждений обрыв и короткое замыкание входных цепей | |
программируемый ток ошибки | «Высокий» (3,7…3,8 мА) или «Низкий» (20…23 мА) |
Условия возникновения тока ошибки
- обрыв в цепи первичного преобразователя;
- измеренное значение менее минус 1,25 % или более 112,5 % от заданного диапазона измерений и преобразования;
- возникновение системной ошибки (выход за диапазон питающего напряжения, неисправность компенсатора холодного спая, сбой при загрузке внутренних параметров ИП, нарушение обмена данными с АЦП).
Основные метрологические характеристики
Диапазон измерений, °С* | Пределы допускаемой основной приведенной погрешности в %, для индекса заказа** | Тип (НСХ) первичного преобразователя | |
А | Б | ||
–50…+200 | ±[0,1 / TN x 100 + 0,05] | ±[0,2 / TN x 100 + 0,1] | 100М |
–50…+200 | ±[0,15 / TN x 100 + 0,05] | ±[0,3 / TN x 100 + 0,1] | 50М |
–200…+600 | ±[0,22 / TN x 100 + 0,075] | ±[0,45 / TN x 100 + 0,15] | 50П, 100П, Pt100 |
–50…+750 | ±[0,75 / TN x 100 + 0,075] | ±[1,5 / TN x 100 + 0,15] | ТЖК (J) |
–50…+600 | ±[0,75 / TN x 100 + 0,075] | ±[1,5 / TN x 100 + 0,15] | ТХК (L) |
–50…+1300 | ±[0,75 / TN x 100 + 0,075] | ±[1,5 / TN x 100 + 0,15] | ТХА (К) |
0…+1700 | ±[1,5 / TN x 100 + 0,075] | ±[3,0 / TN x 100 + 0,15] | ТПП (S) |
+300…+1800 | ±[1,5 / TN x 100 + 0,075] | ±[3,0 / TN x 100 + 0,15] | ТПР (В) |
–50…+1300 | ±[0,75 / TN x 100 + 0,075] | ±[1,5 / TN x 100 + 0,15] | ТНН (N) |
0…+2500 | ±[3,0 / TN x 100 + 0,075] | ±[5,0 / TN x 100 + 0,15] | TBP (A-1) |
* — рабочий диапазон измерений конфигурируется потребителем в пределах указанных диапазонов;
** — ТN — абсолютное значение рабочего диапазона измерений в °С.
Минимально допустимый ТN для ТС — 30 °С, для ТП — 300 °С.
Опросные листы
Документация
Сертификаты

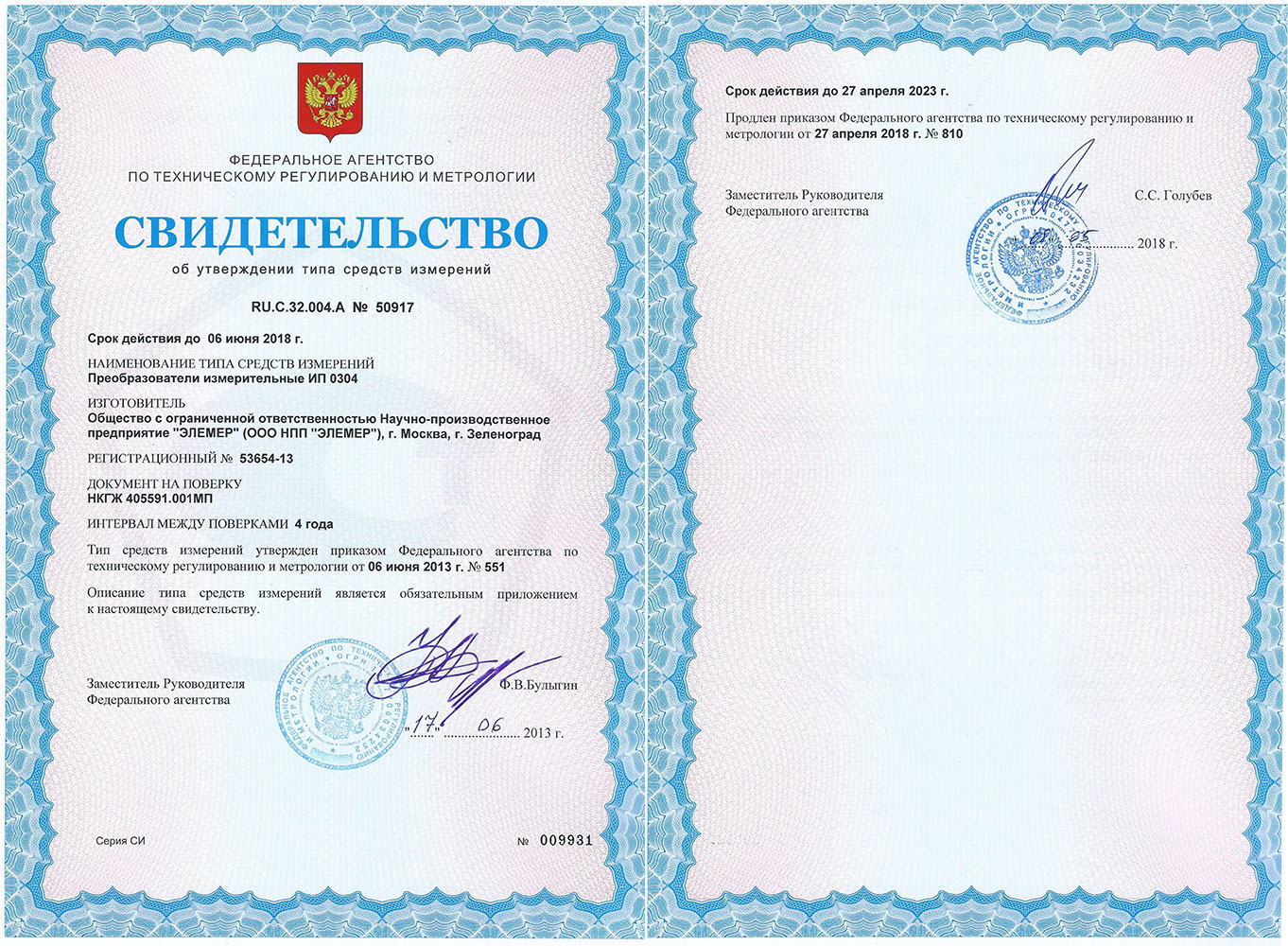

- Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 50917 (до 27.04.2023 г.)

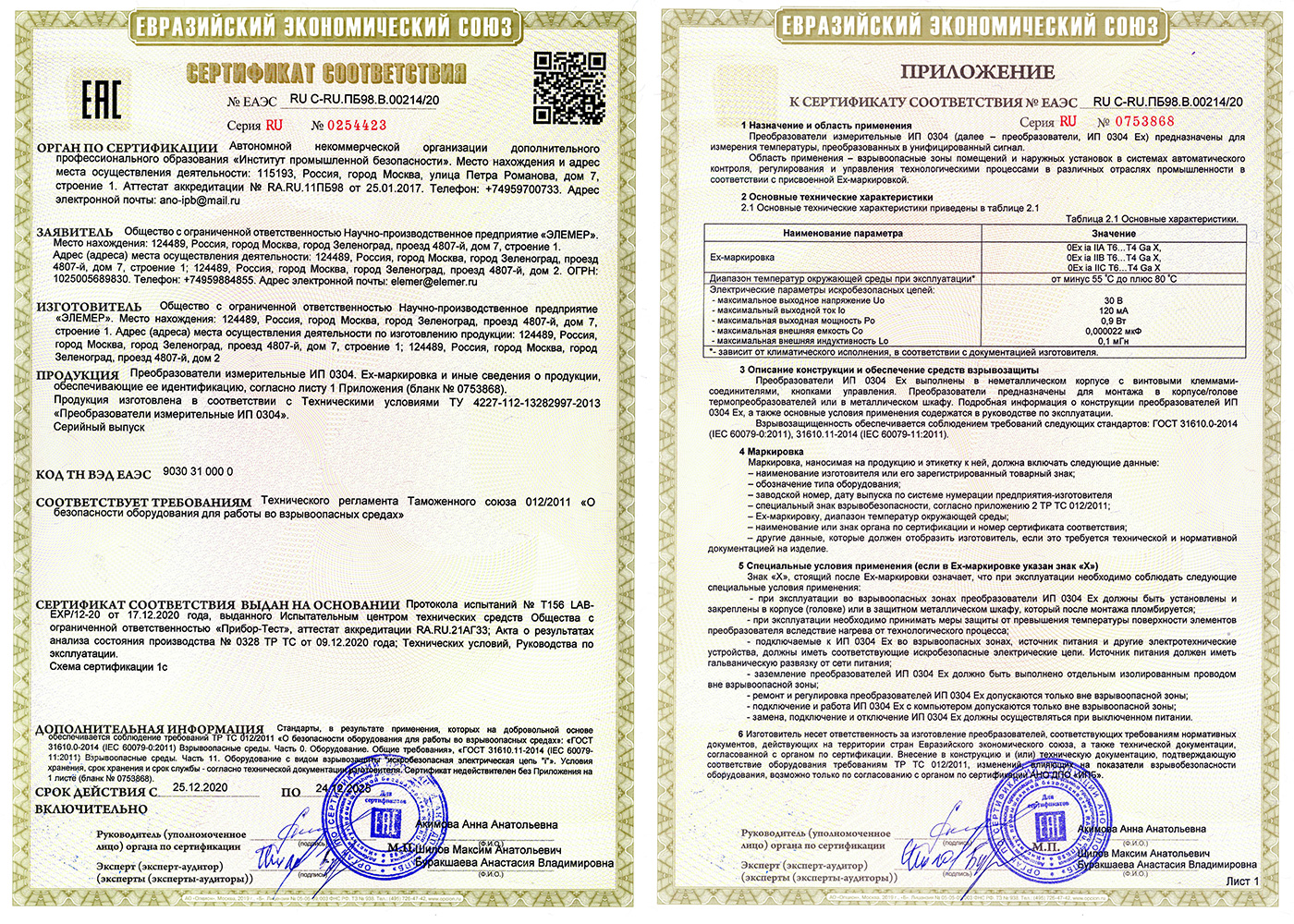

- Сертификат соответствия: ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» № ЕАЭС RU C-RU.ПБ98.B.00214/20 (до 24.12.2025 г.)

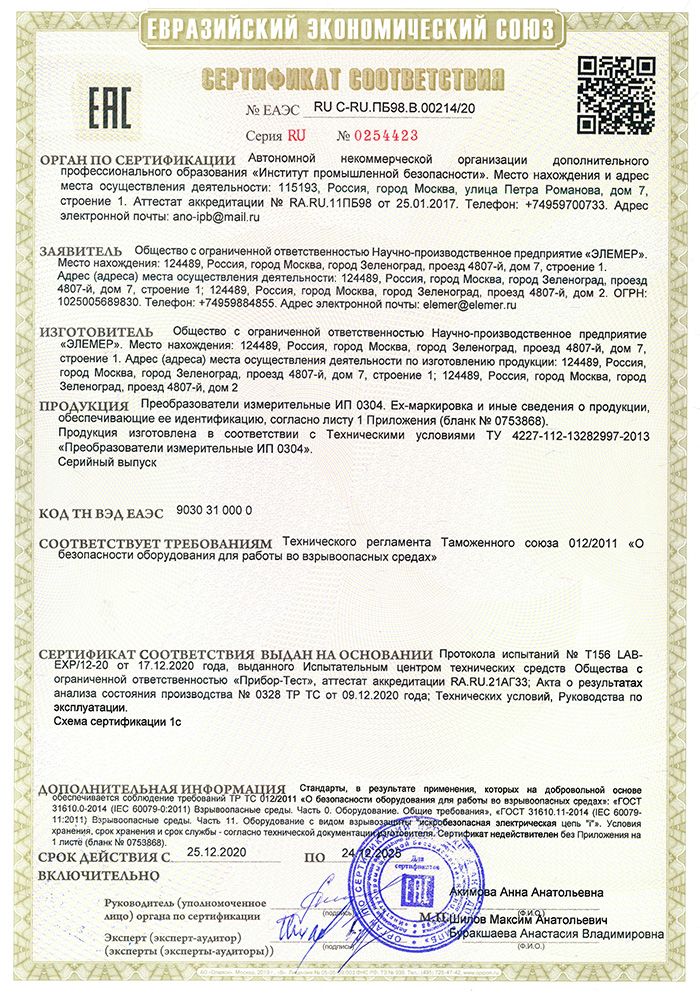

- Сертификат соответствия техническому регламенту Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» № ЕАЭС RU С-RU/ПБ2.В.00214/20 (до 24.12.2025 г.)
- «Certificate of Registration FieldComm Group Verified» регистрационный номер L2-06-1000-533
- Сертификат ассоциации «FDT®Group» № 2018-2001 (от 22.08.2018Казахстан. Сертификат о признании утверждения типа средств измерений № 15881 (до 27.04.2023 г.) г.)

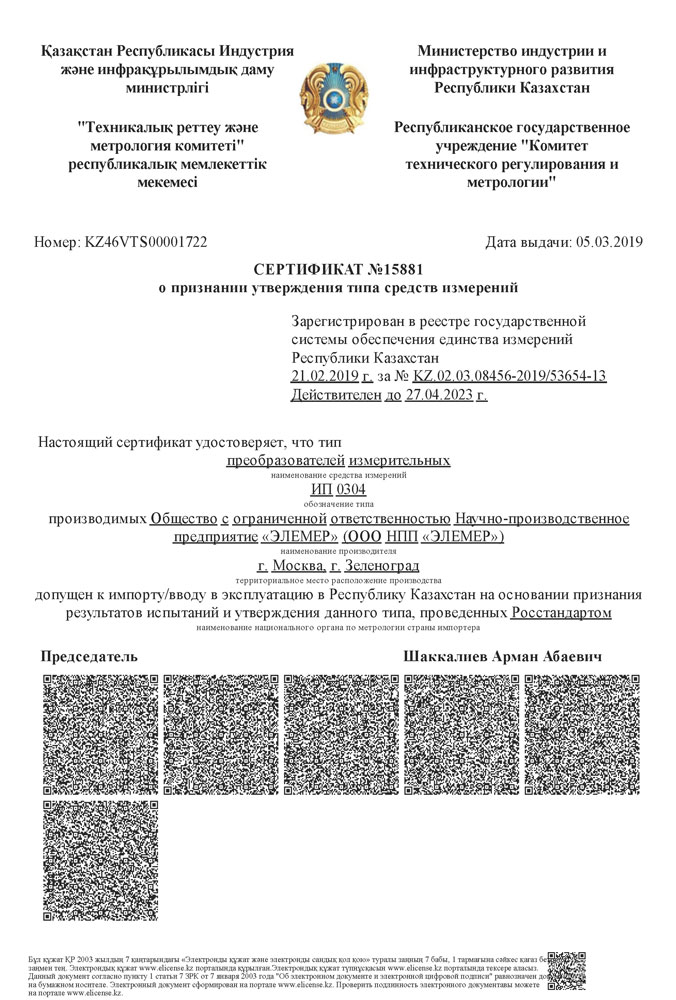

- Казахстан. Сертификат о признании утверждения типа средств измерений № 15881 (до 27.04.2023 г.)
